一、功能概述：標準條款要求: IEC60601-1:2012 Sub-Clause 11.2.2.1（GB9706.1-2020中11.2）富氧環境是指環境壓力不超過110kPa時，氧濃度大于25%；或者環境壓力大于110kPa時，氧分壓力大于27.5kPa。本試驗機用于富氧環境中醫療器械板卡或器件的火花點燃試驗，利用此裝置進行火花點燃試驗以確定是否存在點燃源。采用可編程邏輯控制器(PLC)控制整體試驗流程，全自動化測試，自動采集試驗過程中的電壓電流數據，并通過儀表顯示。該試驗機可通過面板上的接口連接外部?jī)x器（如可編程直流電源）和外置制氧裝置輔助完成測試要求。

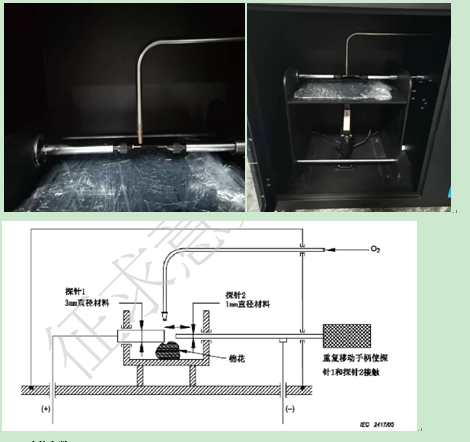

二、結構原理：該試驗機主要根據以下標準原理圖設計而成。將用經過考慮的材料制成的兩個接片相對放置（見下圖）。一個直徑為1mm，另一個直徑為3mm。電源連接到圖示的+-引腳。在靠近兩個接頭接觸面的地方放置一片棉花。通過一個導管將氧氣以小于0.5m/s的速度持續噴到接觸面。將陰極向陽極移動以靠近接觸面，然后回拉使其分開。至少重復300次以確定火花是否會點燃。如果由于電極表面變壞使火花變小，用銼刀清理電極。如果由于氧化棉花變黑并更換它。

三、功能參數：

1、試驗速度：0-60次/分（可預置，HMI顯示）；

2、試驗次數：1~9999次（可預置，HMI顯示），顯示當前試驗次數，試驗完成后自動停機并報警提示；

3、撞針移動行程可調范圍0-80mm（可預置，HMI顯示），實時顯示當前位置；

4、監控參數：氧氣濃度，氧氣流量（可調節0-3L/min）；

5、開路電壓：0~100V DC；電壓顯示精度0.1V ±%5；

6、短路電流：0~100A DC；電流顯示精度0.1A ±%5；

7、報警燈狀態指示：綠燈自動運行中，紅燈停止中，蜂鳴器故障報警提示；

8、在線監控：在測試過程中可通過視頻監控系統實時監控測試過程并記錄保存，可通過有線或無線進行上傳至上位控制系統；

9、配置獨立通風系統和照明系統，便于觀察撞針碰撞瞬間拉弧；

10、外置電源負載箱

    1.可編程直流電源：

輸出電壓：0-100V可調；

輸出電流：0-20A可調；

    2.可調電阻：0-200歐姆，功率3KW；

四、主要配置：

1、試驗操作箱                               1臺

2、步進電機                                 1套

3、PLC模塊                                  1臺

4、視頻監控系統                             1套

5、通風照明系統                             1套

6、人機界面（觸摸屏）                       1臺

7、電流表                                   1套

8、電壓表                                   1套

9、制氧裝置                                 1套

10、外置電源負載箱                          1套

11、電氣配件                                若干
